晶振的分類是怎樣的?
發布時間:2018-06-10 點擊量:2020
晶振的分類是怎樣的?主要的分類包括了下面這幾個分類,下面具體的和晶振廠家均特例為你詳細分析介紹。
1、溫度補償晶體振蕩器(TCXO):
溫補晶體振蕩器是一種帶有補償系統的減小溫度引起的頻率變化的石英晶體振蕩器。(補償?shù)姆椒ǎ弘娍狗ā?shù)字法)
特點:用熱敏補償網絡來提高石英晶體的溫度特性指標,可滿足較寬溫度范圍的需要;頻率范圍:1~40 MHz;頻率穩定度:5&TImes;10-6~5&TImes;10-7。
2、壓控晶體振蕩器(VCXO):
壓控晶體振蕩器是一種用控制電壓使頻率按一定規律偏移或調制的石英晶體振蕩器。
特點:頻率可隨外加調制電壓而改變;頻率范圍:1~250MHz;頻率穩定度:普通晶振壓控為≤(1~2)&TImes;10-3fo/n2,高穩晶振可微調10-7。頻率微調或鎖相同步。
3、普通晶體振蕩器(SPXO):
普通晶體振蕩器是一種沒有溫度控制和溫度補償裝置的,頻率溫度特性基本上由所用石英晶體確定的振蕩器。
特點:直接反映所用石英晶體的性能;可工作頻率范圍通常為1KHz~250 MHz;頻率穩定度為10-4~10-5;一般用于本振源或中間信號。

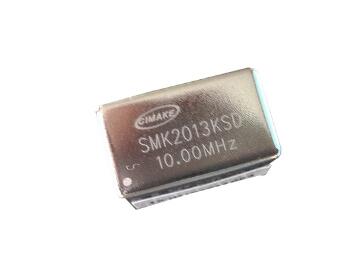

4、恒溫晶體振蕩器(OCXO):
恒溫晶體振蕩器是一種至少能控制石英晶體元件溫度基本保持恒定的石英晶體振蕩器。它利用熱力學原理,把石英晶體或全部振蕩電路放置于恒溫器內來改善頻率溫度特性的晶體振蕩器(有一般精密和高精密晶體振蕩器之分)。
特點:加載恒溫槽內,使石英晶體配調于零溫度系數點上,而不受外界溫度的影響,使振蕩器滿足特性指標。頻率范圍:1~250MHz(中精度),2.5,5,10 MHz(高精度);頻率穩定度:10-7~10-8(中精度),10-9~10-11(高精度)。
恒溫晶體振蕩器(OCXO)是通信基站里的核心部件,主要是提供網絡通信的同步信號源。
