晶振這幾個重要參數你了解嗎?
發布時間:2018-05-31 點擊量:4102

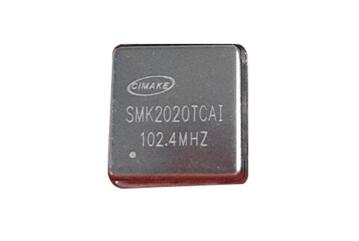

晶振這幾個重要參數你了解嗎?參數是哪些了,下面一起和晶振廠家深圳均特利為你分析介紹。
1,晶體元件規格書中所指定的頻率,也是工程師在電路設計和元件選購時首要關注的參數。晶振常用標稱頻率在1~200MHz之間,比如32768Hz、8MHz、12MHz、24MHz、125MHz等,更高的輸出頻率也常用PLL(鎖相環)將低頻進行倍頻至1GHz以上。我們稱之為標稱頻率。
2,輸出信號的頻率不可避免會有一定的偏差,我們用頻率誤差(Frequency Tolerance)或頻率穩定度(Frequency Stability),用單位ppm來表示,即百萬分之一(parts per million)(1/106),是相對標稱頻率的變化量,此值越小表示精度越高。比如,12MHz晶振偏差為±20ppm,表示它的頻率偏差為12×20Hz=±240Hz,即頻率范圍是(11999760~12000240Hz)
3,還有一個溫度頻差(Frequency Stability vs Temp)表示在特定溫度范圍內,工作頻率相對于基準溫度時工作頻率的允許偏離,它的單位也是ppm。
4,另外,負載電容CL(Load capacitance),它是電路中跨接晶體兩端的總的有效電容(不是晶振外接的匹配電容),主要影響負載諧振頻率和等效負載諧振電阻,與晶體一起決定振蕩器電路的工作頻率,通過調整負載電容,就可以將振蕩器的工作頻率微調到標稱值。更準確而言,無源晶體的負載電容是一項非常重要的參數,因為無源晶體屬于被動元器件,所謂的被動元器件即是自身不能工作,需要外部元器件協助工作,無源晶體即是!
