晶振封裝形式有哪些?
發布時間:2017-03-09 點擊量:2285
石英晶振是一種用于穩定頻率和選擇頻率的電子元件,已被廣泛地使用在無線電話、載波通訊、廣播電視、衛星通訊、儀器儀表等各種電子設備中。晶振封裝形式有哪些?石英晶振封裝一般分為插件(Dip)和貼片(SMD)。

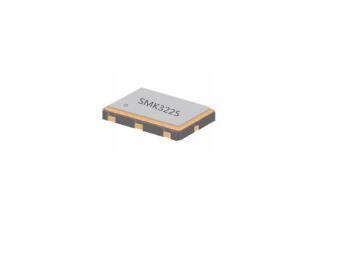

插件中又分為HC-49U、HC-33U、HC-49S、全尺寸(長方體)、半尺寸(正方體)、音叉型(圓柱狀晶振)。HC-49U一般稱49U,有些采購俗稱“高型”,而HC-49S一般稱49S,俗稱“矮型”,音叉型(圓柱狀晶振)按照體積分可以分為φ3*10、φ3*9、φ3*8、φ2*6、φ1*5、、φ1*4等。貼片型是按尺寸大小和腳位來分類:例如7050(7.0*5.0)、6035(6.0*3.5)、5032(5.0*3.2)、3225(3.2*2.5)、2025(2.0*2.5)等。腳位有4pin和2pin之分。所謂全尺寸的,又稱長方形或者14pin,半尺寸的又稱正方形或者8pin。不過要注意的是,這里的14pin和8pin都是指振蕩器內部核心IC的腳位數,振蕩器本身是4pin。
