晶振使用前要注意哪些因素?
發布時間:2019-02-04 點擊量:1779
晶振使用前要注意哪些因素?主要注意的因素有下面5個方面,具體的由晶振常見均特利為你分析介紹。
1、無源晶振需要外接電壓;由于芯片內部有振蕩電路,并且晶振的信號電壓根據起振電路而定,可以允許不同的電壓,但無源晶振通常信號質量和精度較差,需要精確匹配外圍電路(電感、電容、電阻等),如需更換晶振時要同時更換外圍的電路。

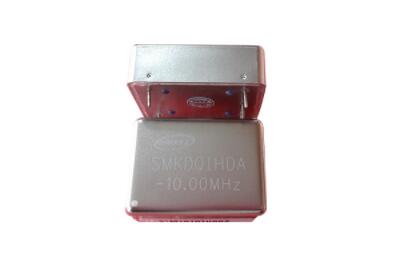

2、有源晶振不需要芯片的內部振蕩器,就可以提供高精度的頻率基準,信號質量也較無源晶振要好;相對應的有源晶振要比無源晶振要貴一些。
3、晶振的腳位圖;晶振廠家所制作的產品手冊上都會提供外部晶振輸入的標準電路,會注明晶振的頻率范圍和一些重要的參數,所以在設計電路時要了解晶振的腳位圖。單片機現在所能接收的晶振頻率相對較低,但對于一般控制電路來說足夠了。
4、晶振有一個重要的參數,那就是負載電容值;選擇與負載電容值相等的并聯電容,就可以得到晶振標稱的諧振頻率。
5、一般的晶振的負載電容為15pf或12.5pf ;如果再考慮元件引腳的等效輸入電容,則兩個22pf的電容構成晶振的振蕩電路就是比較好的選擇。
