有源晶振的類型包括哪些類型?
發布時間:2018-03-15 點擊量:1968
有源晶振的類型包括哪些類型?主要的類型有下面四種,具體的由晶振廠家深圳均特利為你詳細的分析和介紹。
(1) 普通封裝晶體振蕩器(SPXO)
它無溫度補償功能,也無電壓控制功能,其頻率特性完全取決于晶體以及外部振蕩電路。標準頻率為1~100MHz,頻率精度最高可達±10ppm。由于SPXO不包含任何頻率補償功能,因此是晶振中精度最差的一個種類,價格低廉,通常作為微處理器的時鐘器件。在PCB布局時,SPXO器件應遠離發熱源。

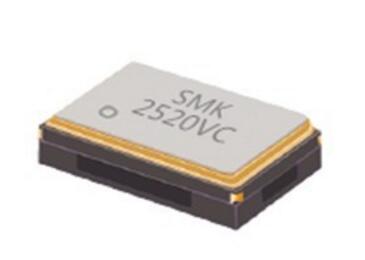

(2) 壓控式晶體振蕩器(VCXO)
VCXO是通過外部施加控制電壓時振蕩頻率可調的晶體振蕩器。它的特點:輸出頻率可以通過輸入電壓控制,一般控制范圍為±50~±200ppm。工作原理:通過改變外加調整電壓的大小,能改變?nèi)菪载撦dCL的值,從而實現頻率的調整。由于VCXO的具有振蕩頻率可調整的特點,所以用頻率—溫度穩定度來定義環境溫度變化對頻偏的影響。由于VCXO不具備溫度補償功能,因此在PCB布局時,VCXO器件應遠離發熱源。VCXO除了電源電源外,還需要控制電壓,以調整輸出頻率,當控制電壓調整為中央電壓時,VCXO輸出標稱的基準頻率。VCXO常用在鎖相環電路中。
(3) 溫度補償晶體振蕩器(TCXO)
TCXO是利用附件的溫度補償電路以減少環境溫度對振蕩頻率的影響,其特點是頻率精度遠遠高于SPXO和VCXO。工作原理:利用熱敏電阻的溫度敏感性,當溫度變化時,熱敏電阻的阻值和容性負載同時發生變化,而容性負載的變化會改變振蕩頻率,從而實現對振蕩頻率的修正。
(4) 恒溫晶體振蕩器(OCXO)
將晶體和振蕩電路置于恒溫箱中,以消除環境溫度變化對頻率的影響。頻率精度為10-10~10-8量級。頻率穩定度在四種類型振蕩器中最高。
不同的特性決定了四種類型晶振的應用場合:如果需要設備即開即用,需選用SPXO、VCXO和TCXO。OCXO晶振需要一定的穩定時間。如果要求時鐘信號較高的穩定度,推薦使用TCXO和OCXO。
