單片機電路晶振不起振原因分析,怎么解決呢?

發布時間:2018-02-14   點擊量:2238

遇到單片機晶振不起振是常見現象,單片機電路晶振不起振原因分析,怎么解決呢?具體的原因和解決方法由晶振廠家深圳均特利為你分析介紹。

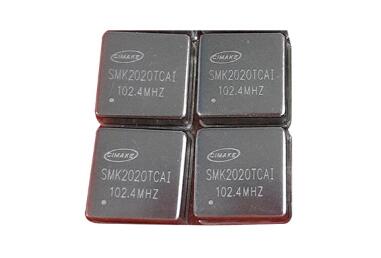

晶振

單片機電路晶振不起振原因

① PCB板布線錯誤;②單片機質量有問題;③ 晶振質量有問題;④負載電容或匹配電容與晶振不匹配或者電容質量有問題;⑤PCB板受潮,導致阻抗失配而不能起振;⑥ 晶振電路的走線過長;⑦晶振兩腳之間有走線;⑧外圍電路的影響。

解決方案,建議按如下方法逐個排除故障:

① 排除電路錯誤的可能性,因此可以用相應型號單片機的推薦電路進行比較。② 排除外圍元件不良的可能性,因?yàn)橥鈬慵o(wú)非為電阻,電容,很容易鑒別是否為良品。③ 排除晶振為停振品的可能性,因?yàn)椴粫?huì)只試了一二個晶振。④試著改換晶體兩端的電容,也許晶振就能起振了,電容的大小請參考晶振的使用說明。⑤在PCB布線時晶振電路的走線應盡量短且盡可能靠近IC,杜絕在晶振兩腳間走線。
