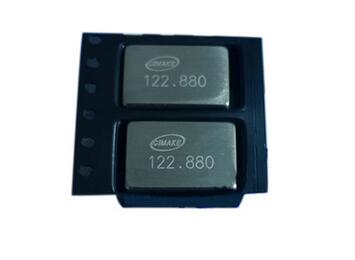

VCXO晶振該怎么選擇電路板設計?
發布時間:2017-04-17 點擊量:2585
晶振的選擇和PCB布局會對VCXO,CLK發生器的性能參數產生一定的影響,VCXO晶振該怎么選擇電路板設計?具體的由均特利為你詳細的分析和介紹。
VCXO晶振選擇晶體時,除了頻率、封裝、精度和工作溫度范圍,在VCXO應用中還應注意等效串聯電阻和負載電容。串聯電阻導致晶體的功耗增大。阻值越低,振蕩器越容易起振。負載電容是晶體的一個重要參數,首先,它決定了晶體的諧振頻率。一般晶體的標稱頻率指的是其并聯指定負載電容后的諧振頻率。應當指出,此處的標稱頻率是當CL等于指定負載電容時利用公式
1.計算出的值,但不是利用計算出的值1/(2 π √L1C1)。因此,VCXO的調諧范圍與CL的值緊密相關。當負載電容值較小時,VCXO的調諧范圍限制在上端;同樣,電容值較大時,調諧范圍將限制在下端。負載電容的適當取值取決于VCXO的特性。例如,MAX9485設計中,為了均衡調諧范圍、調諧曲線中點、同時簡化電路板設計,我們選擇Ecliptek (ECX-5527-27)
2.具有14pf負載電容的27MHz晶體。使用這樣的晶體時,MAX9485具有±200ppm的牽引范圍。應該指出,封裝會導致晶體牽引范圍的差異。一般金屬殼封裝比表貼器件(SMD)的牽引范圍更大。但是最近DAISHINKU Corp. [5]生產的一款新SMD晶體可達到與金屬殼晶體近似的牽引范圍。我們測試了這款SMD晶體(DSX530GA),發現外接兩個4pf的并聯電容時可以實現±200ppm頻率牽引范圍
