晶振是怎么制成的

發布時間:2017-01-16   點擊量:2286

    石英晶振是由水晶芯片和石英殼做成的石英晶體諧振器,俗稱晶振。水晶片密度越高代表著晶體的質量越好,晶振的穩定性是石英晶振質量的首選條件。

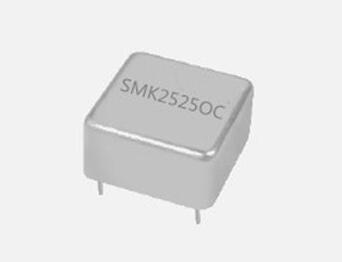

晶振


    1、晶體選擇:晶體分天然晶體和人工晶體。天然晶體純度差,資源有限,而人工晶體純度高,資源豐富,故現在生產晶振基本上多采用人工晶體。
    2、晶片切割:晶振中最重要的組成部分為水晶振子,它是由水晶晶體按一定的法則切割而成的,又稱晶片。
    3、研磨:對晶片的表面進行研磨,使其厚度及表面粗糙平整度達到要求。一般實際的晶片的厚度要比理論上的要小,這是因為后面的蒸鍍工序?qū)⒃诰砻嬲翦円粚鱼y而使晶片厚度增加。以上可用下列式子表示:理論厚度=實際厚度+蒸鍍層厚度。
    4、倒邊:倒角(此工序只針對低頻)。
    5、腐蝕:洗凈,去除晶片表面雜質。
    6、蒸鍍:在晶片表面蒸鍍一層銀做為電極。
    7、點膠:導電銀膠,HOLDER,觸點陰抗約3歐左右。
    8、頻率微調:先用銀層鍍薄一點作為其電極,后調節鍍銀層之厚度一改變晶片厚度來達到微調的作用。
    9、封裝:把基座與上蓋充氮氣進行封裝,以保證產品的老化率符合要求。
    10、完成檢查:各個參數的測試,如Rr,C0,絕緣性,氣密性等。
