晶振不良問題主要包括哪些方面?

發布時間:2017-08-03   點擊量:2758

晶振不良問題主要包括哪些方面?主要是下面6個方面的原因,具體的由深圳均特利為你詳細的進行介紹。

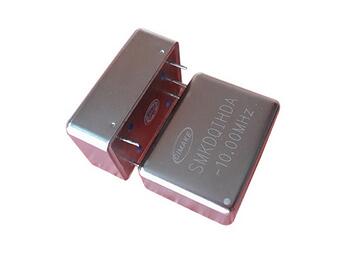

晶振

1、晶振在工作中出現發燙,逐漸出現停振現象。
排除工作環境溫度對其的影響,最可能出現的情況是激勵電平過大。解決辦法:將激勵電平DL降低,可增加Rd來調節DL。

2、晶振在工作逐漸出現停振現象,用手碰觸或者用電烙鐵加熱晶振引腳又開始工作。
解決辦法:出現這種情況是因?yàn)檎袷庪娐分械呢?fù)性阻抗值太小,需要調整晶振外接電容Cd和Cg的值來達到滿足振蕩電路的回路增益。

3、頻率偏移超出正常值。
解決辦法:當電路中心頻率正偏時,說明CL偏小,可以增加晶振外接電容Cd和Cg的值。當電路中心頻率負偏時,說明CL偏大,可以減少晶振外接電容Cd和Cg的值。

4、晶振虛焊或者引腳、焊盤不吃錫。
出現這種情況一般來說引腳出現氧化現象,或者引腳鍍層脫落導致。
解決辦法:晶振的儲存環境相當重要,常溫、常濕下保存,避免受潮。另外晶振引腳鍍層脫落,可能跟晶振廠商或者SMT廠商的制程工藝有關,需要進一步確認。

5、同一個產品試用兩家不同晶振廠商的產品,結果不一樣。
出現這種情況很好理解,不同廠商的材料、制程工藝等都不一樣,會導致在規格參數上有些許差異。例如同樣是+/-10ppm的頻偏,A的可能大部分是正偏,B的可能大部分是負偏。
解決辦法:一般來說在這種情況下,如果是射頻類產品最好讓晶振廠商幫忙做一些電路匹配測試,這樣確保電路匹配的最好。如果是非射頻類產品則一般在指標相同的情況下可以兼容。

6、晶振外殼脫落。
有時晶振在過回流焊后會出現晶振外殼掉落的現象;有些是因?yàn)榫д袷艿酵饬ψ矒舻仍驅е峦鈿っ撀洹?/span>
解決辦法:SMT廠在晶振過回流焊之前,請充分確認爐溫曲線是否滿足晶振的過爐要求,一般來說正規的晶振廠商提供的datasheet中都會提供參考值。
如果是外力因素導致的脫落則盡量避免這種情況發生。
