什么是晶振的輸出波形?

發布時間:2017-06-01   點擊量:2761


什么是晶振的輸出波形?選擇輸出波形以匹配振蕩器將在系統中驅動的負載,具體的由深圳均特利為你詳細的進行介紹。

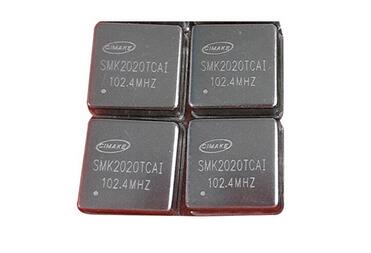

晶振


輸出波形最常見的輸出之一是CMOS——以驅動邏輯電平輸入。CMOS輸出將是在地電位和系統的Vdd軌之間擺動的方波。對于高于約100MHz的較高頻率,通常使用差分方波。這些振蕩器具有兩個180°異相的輸出、具有快速上升和下降時間以及非常小的抖動。
輸出波形最通用的類型是LVPECL和LVDS。如果振蕩器用于驅動RF組件、如混頻器或其它具有50Ω輸入阻抗的器件,則通常會指定某個功率級別的正弦波輸出。產生的輸出功率通常在0dBm到+13dBm(1mW到20mW)之間,盡管如果需要可以輸出更高功率。
